Obra em andamento

Portfólio técnico • Copacabana/RJ

Condomínio do Edifício Martinica

Modernização completa do PC de Luz com Projeto Light, aumento de carga, aterramento estrutural, nova infraestrutura de entrada, relocação provisória e instalação dos novos painéis.

Reforma de PC de Luz Projeto Light aprovado Ligação coletiva 36 unidades Obra 2026

O desafio

Modernizar uma instalação antiga sem comprometer o funcionamento do condomínio

A instalação existente apresentava estrutura de madeira, chave-faca, barramentos expostos e sinais de aquecimento, além de cabeamento de entrada antigo. O espaço técnico reduzido exigiu planejamento preciso para a relocação provisória e para a montagem dos novos conjuntos.

Instalação de dois painéis PMD, destinados a 16 e 20 medidores.

Instalação de PPGP, CSMD200 e novo QGBT para os serviços do condomínio.

Construção de nova infraestrutura para a entrada de energia da Light.

Execução programada para reduzir os impactos aos moradores e às atividades em home office.

Instalação de detector de fumaça e duas bolas automáticas de combate a incêndio.

Antes

Condição original

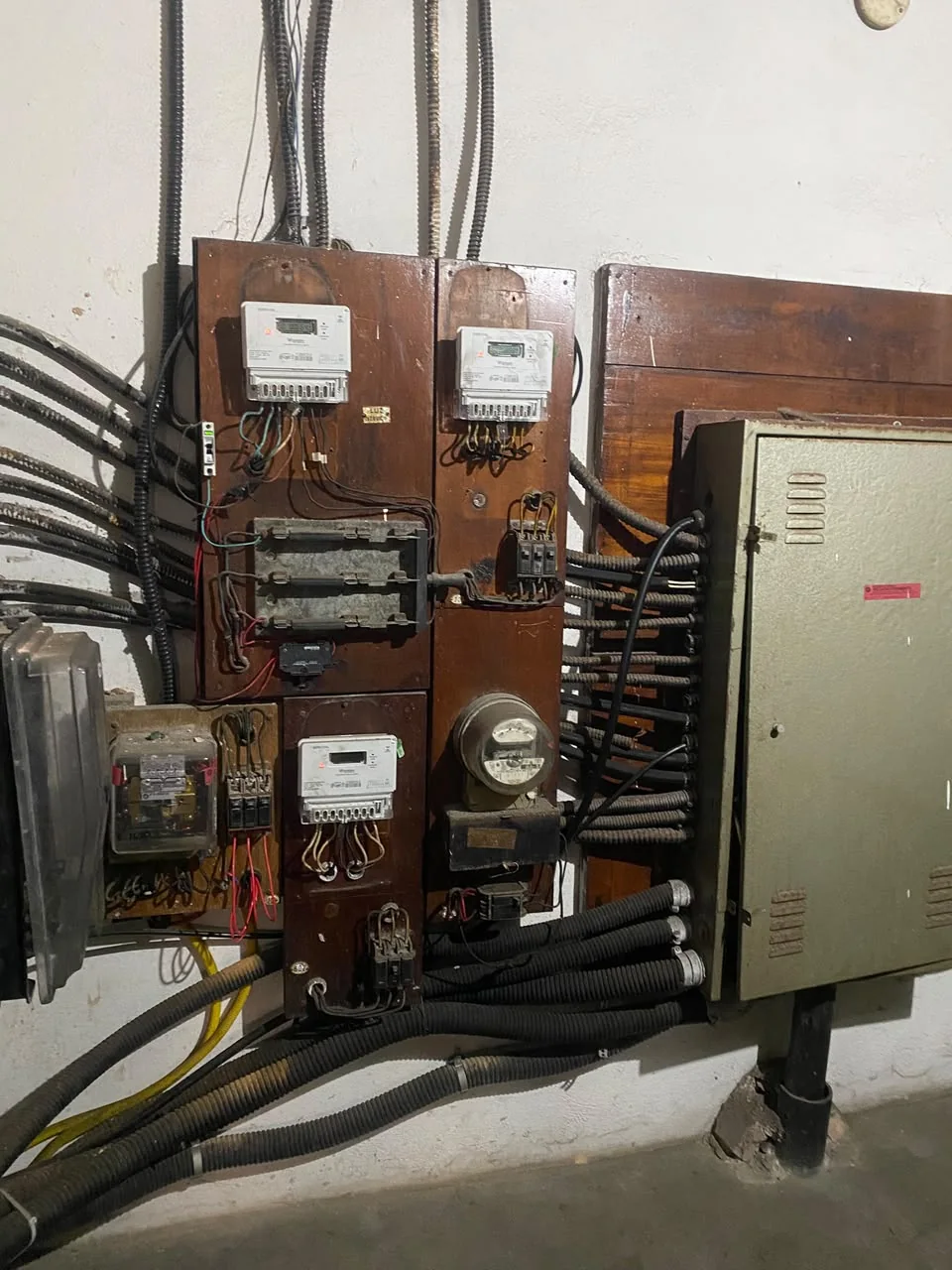

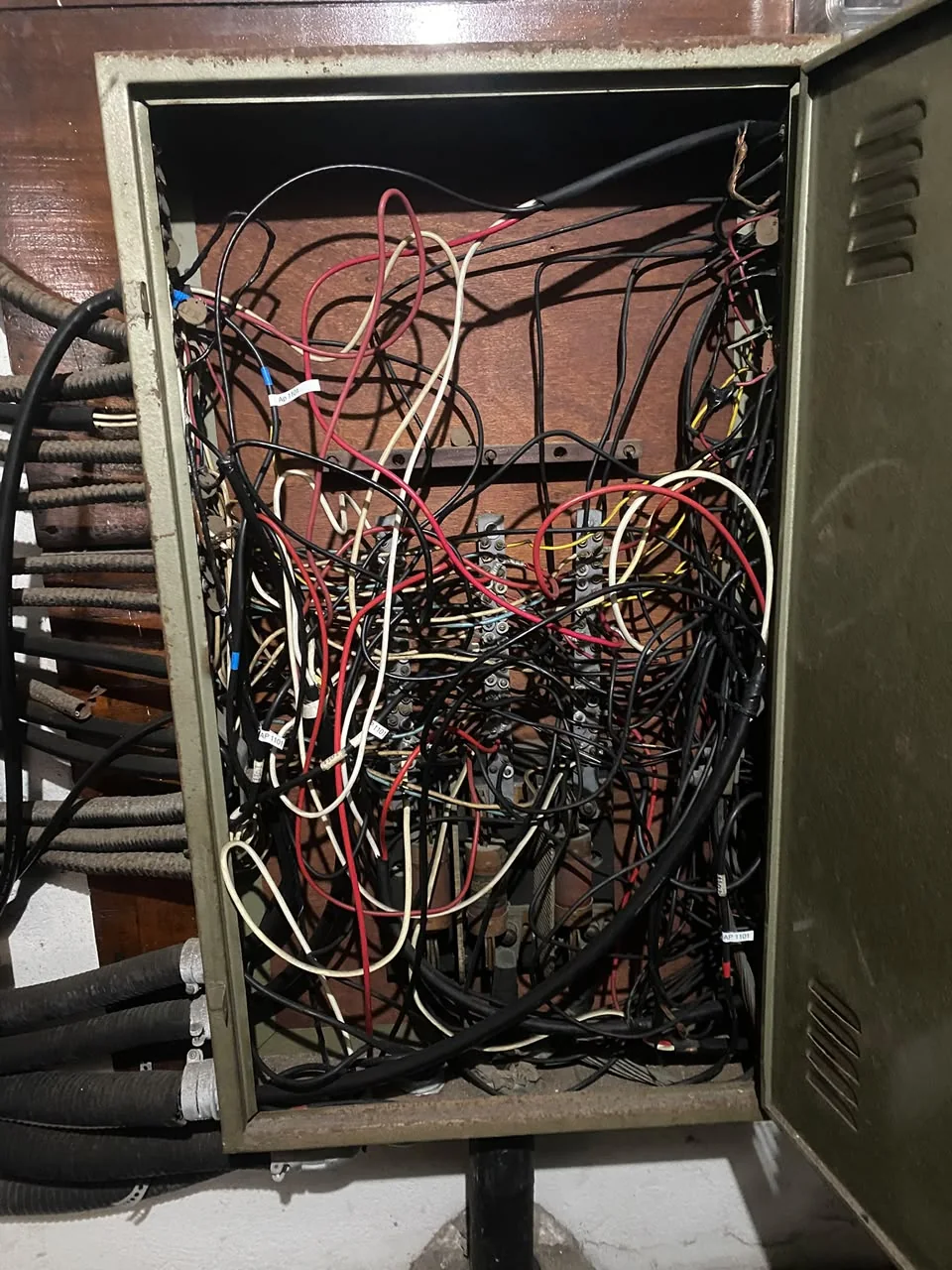

Estrutura de madeira, componentes antigos, chave-faca e barramentos expostos.

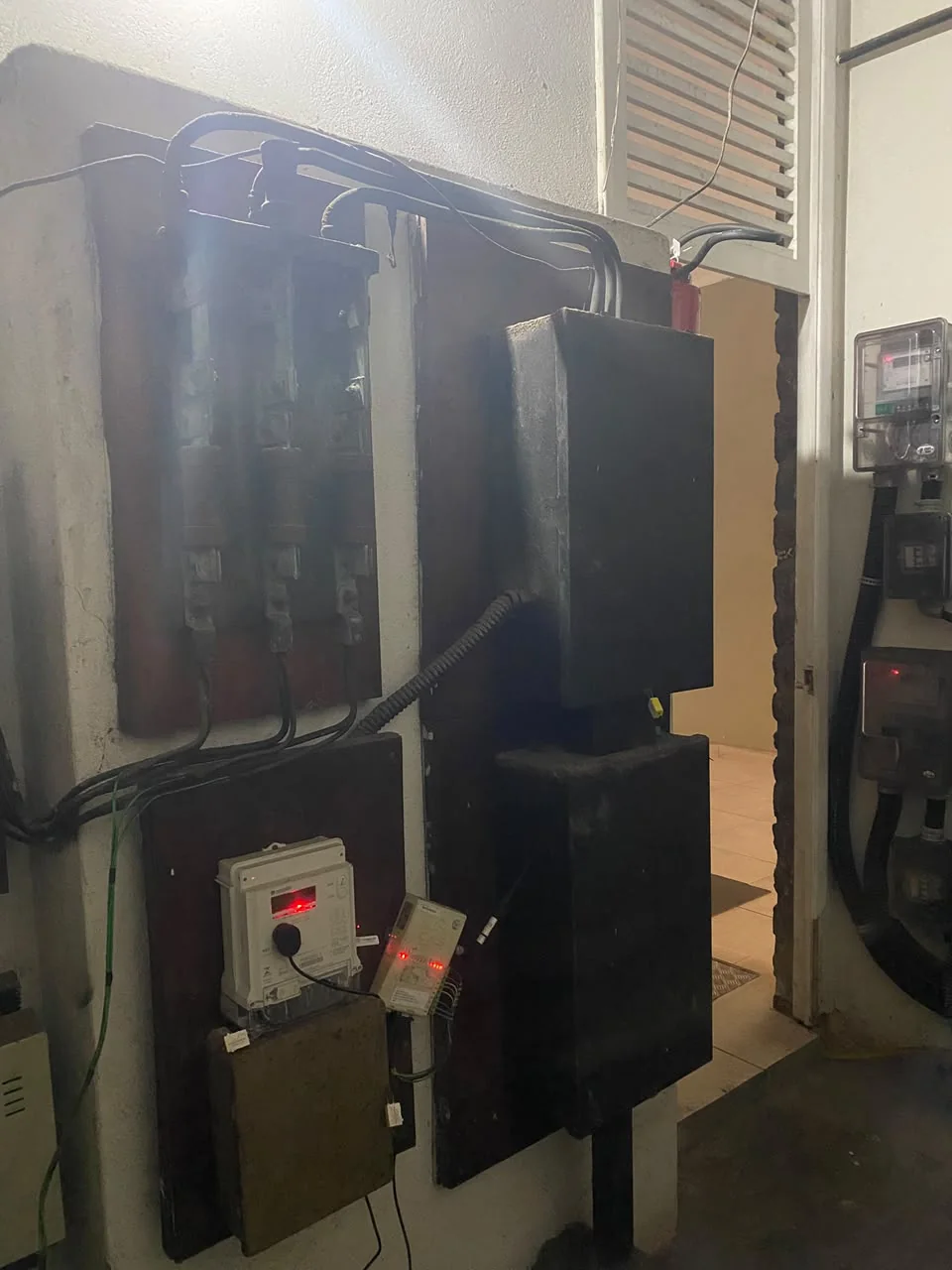

PC de Luz antes da reforma — Estrutura antiga

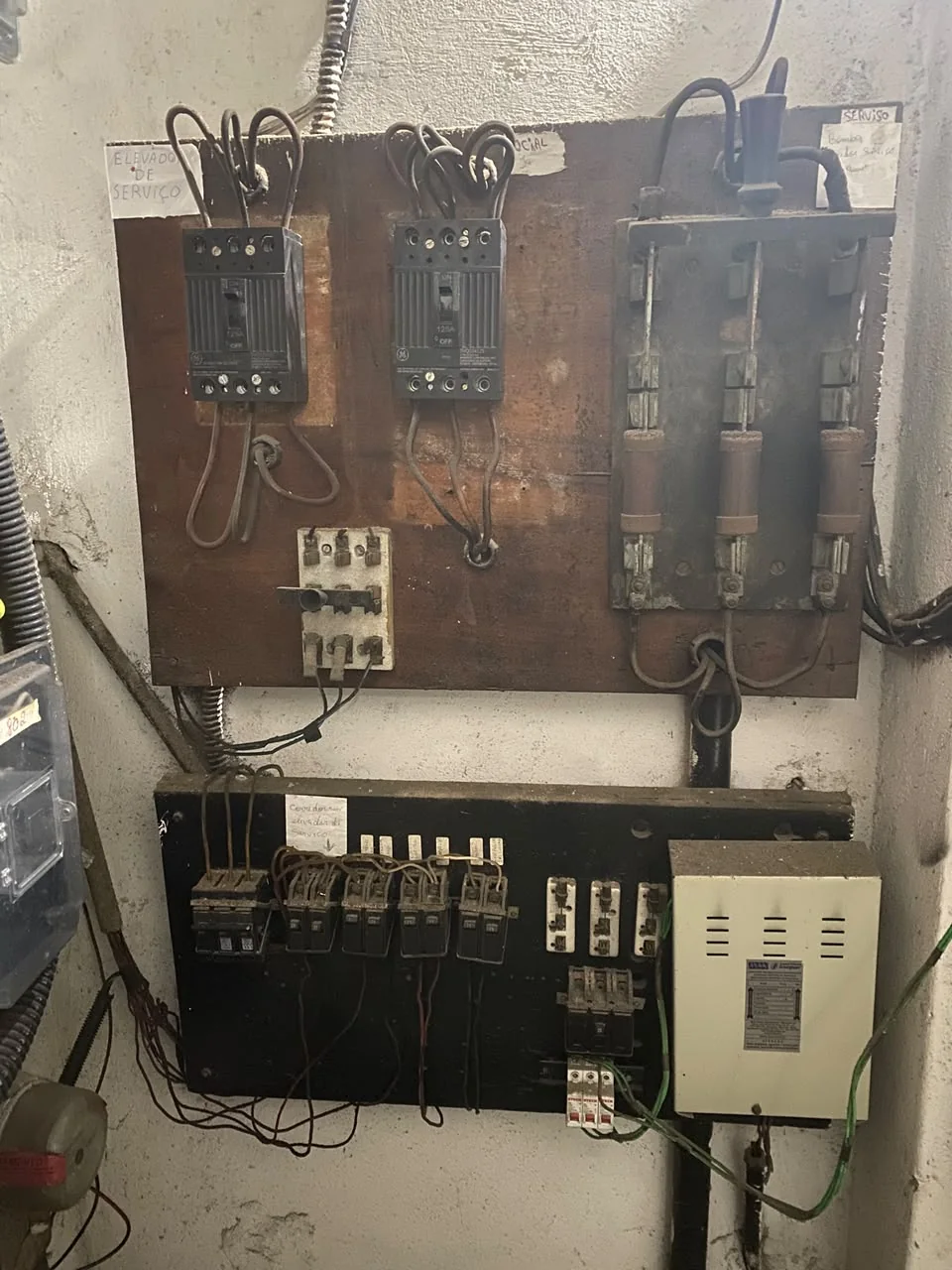

Painéis antigos de madeira — Painéis de madeira

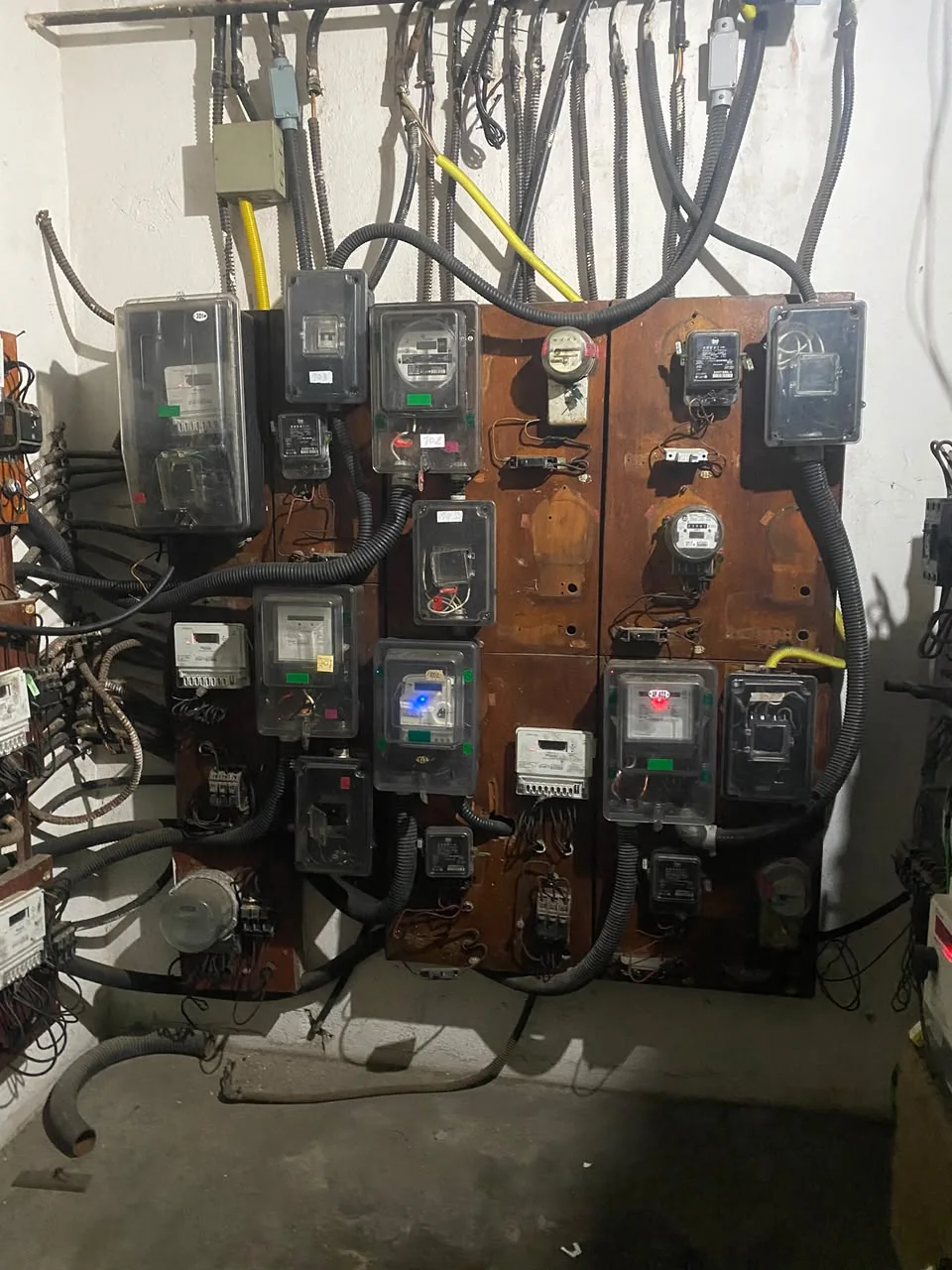

Componentes antigos do PC de Luz — Componentes antigos

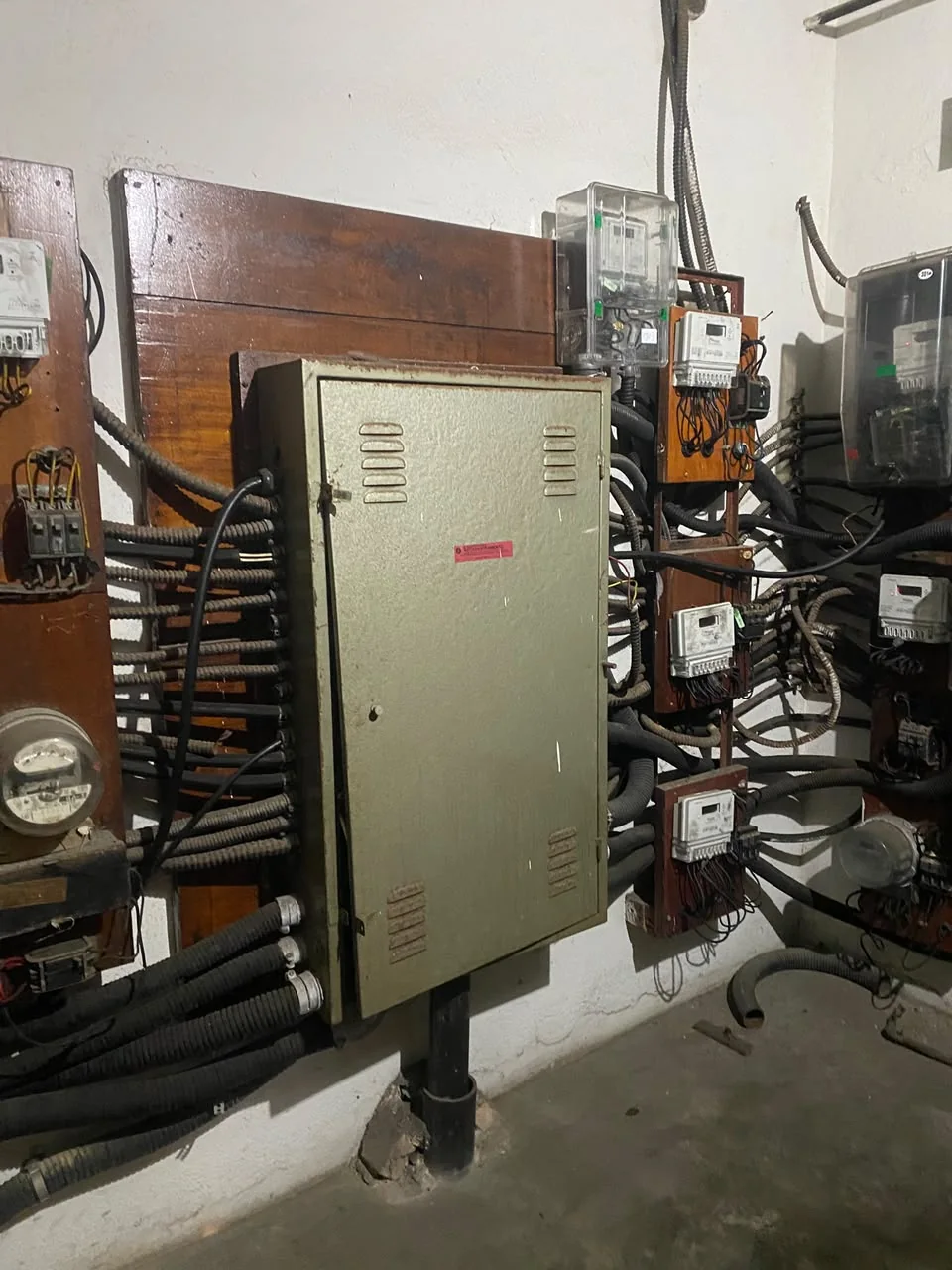

Área técnica antes da intervenção — Espaço técnico

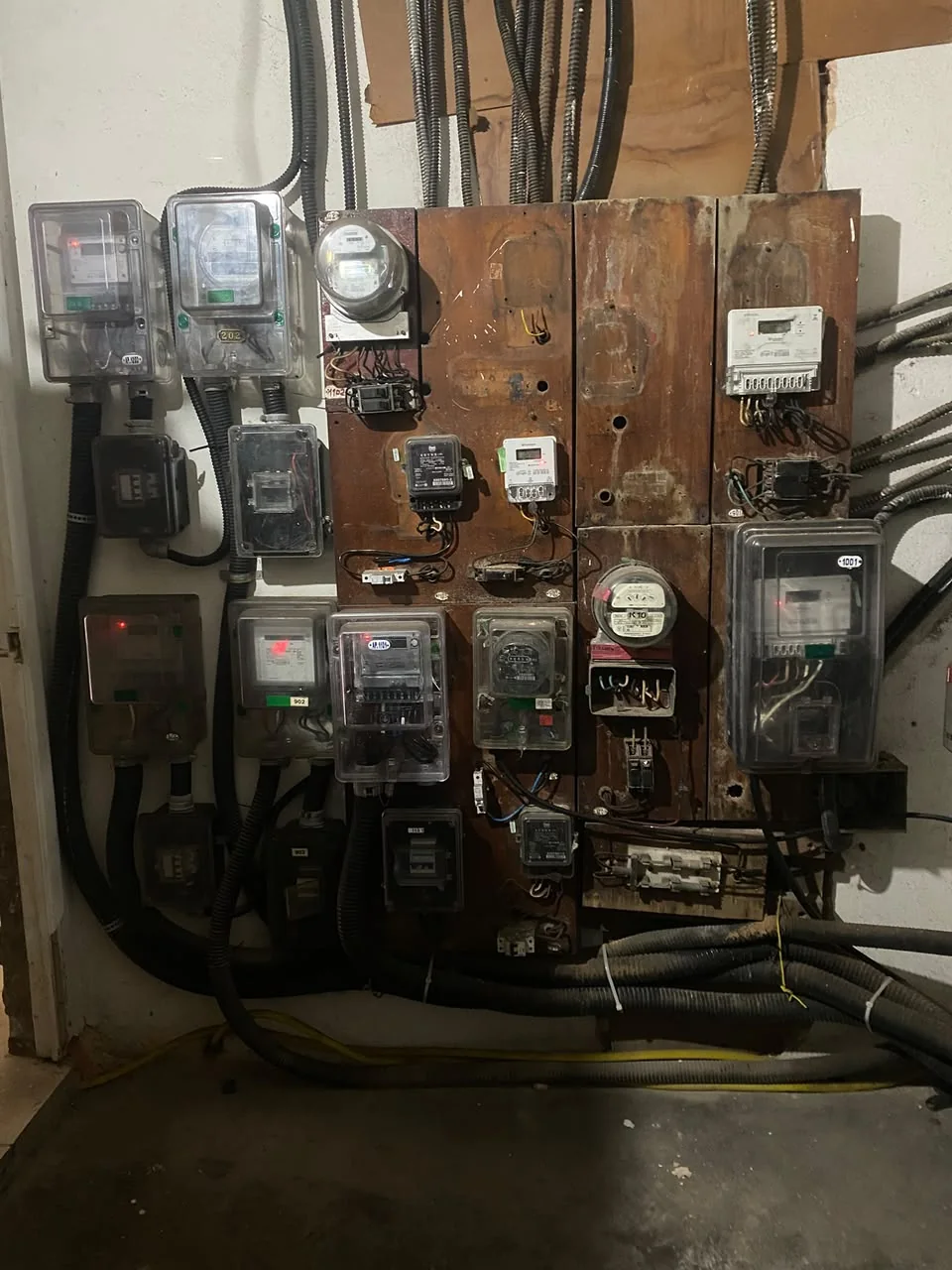

Instalação antes da modernização — Condição encontrada

Etapa 1

Relocação provisória

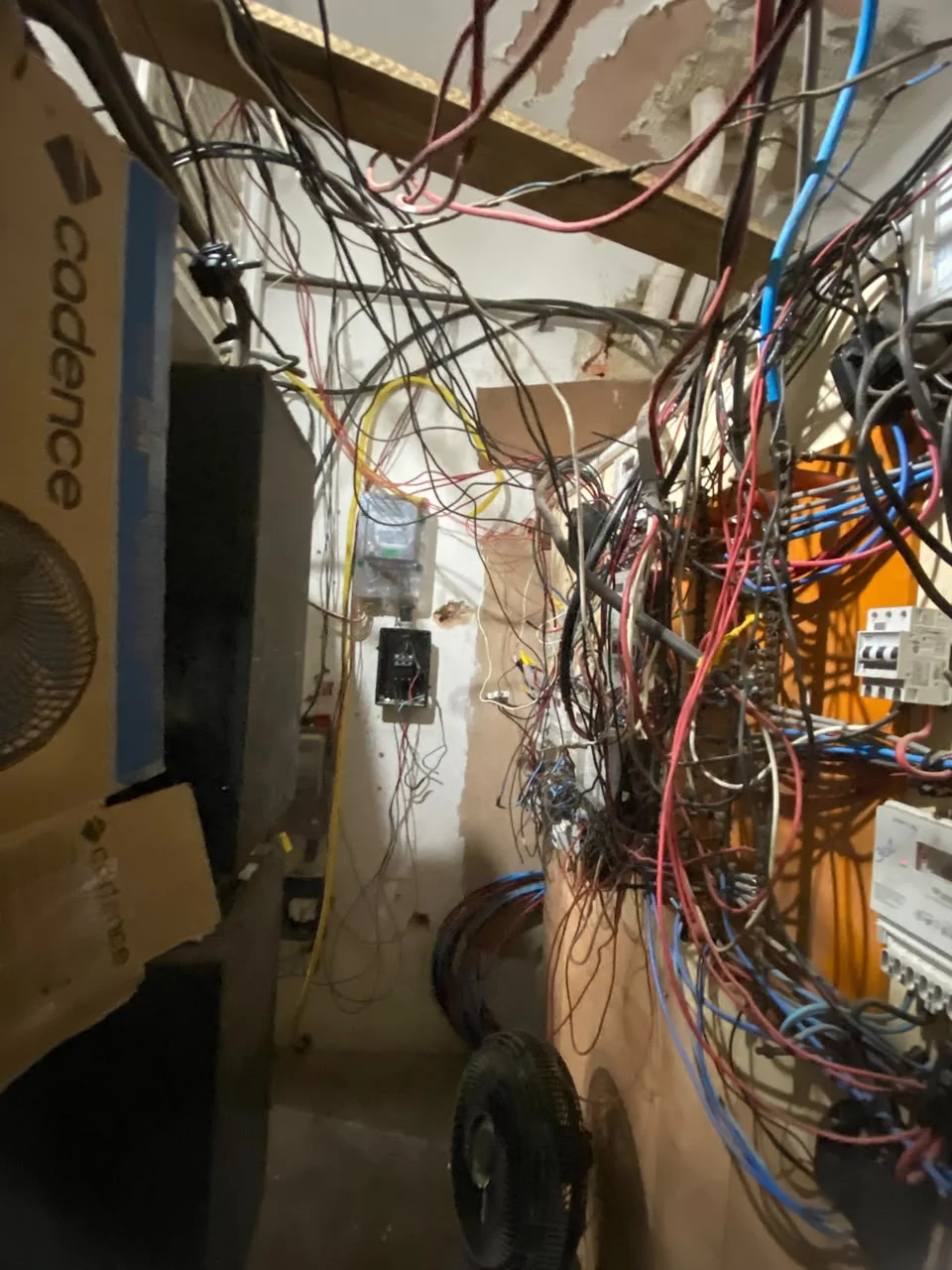

Transferência programada para manter as unidades atendidas durante a execução.

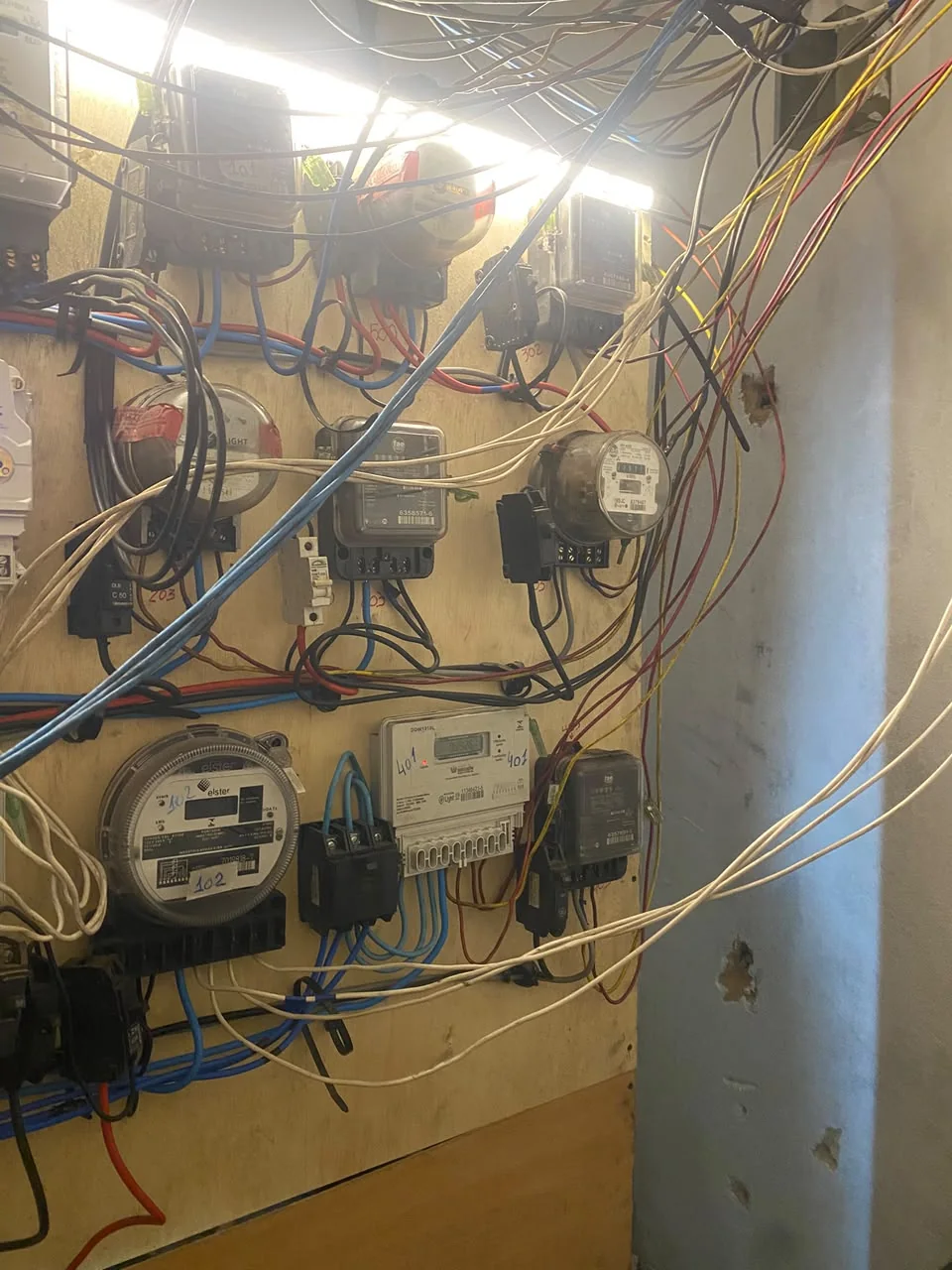

Painel provisório instalado — Painel provisório

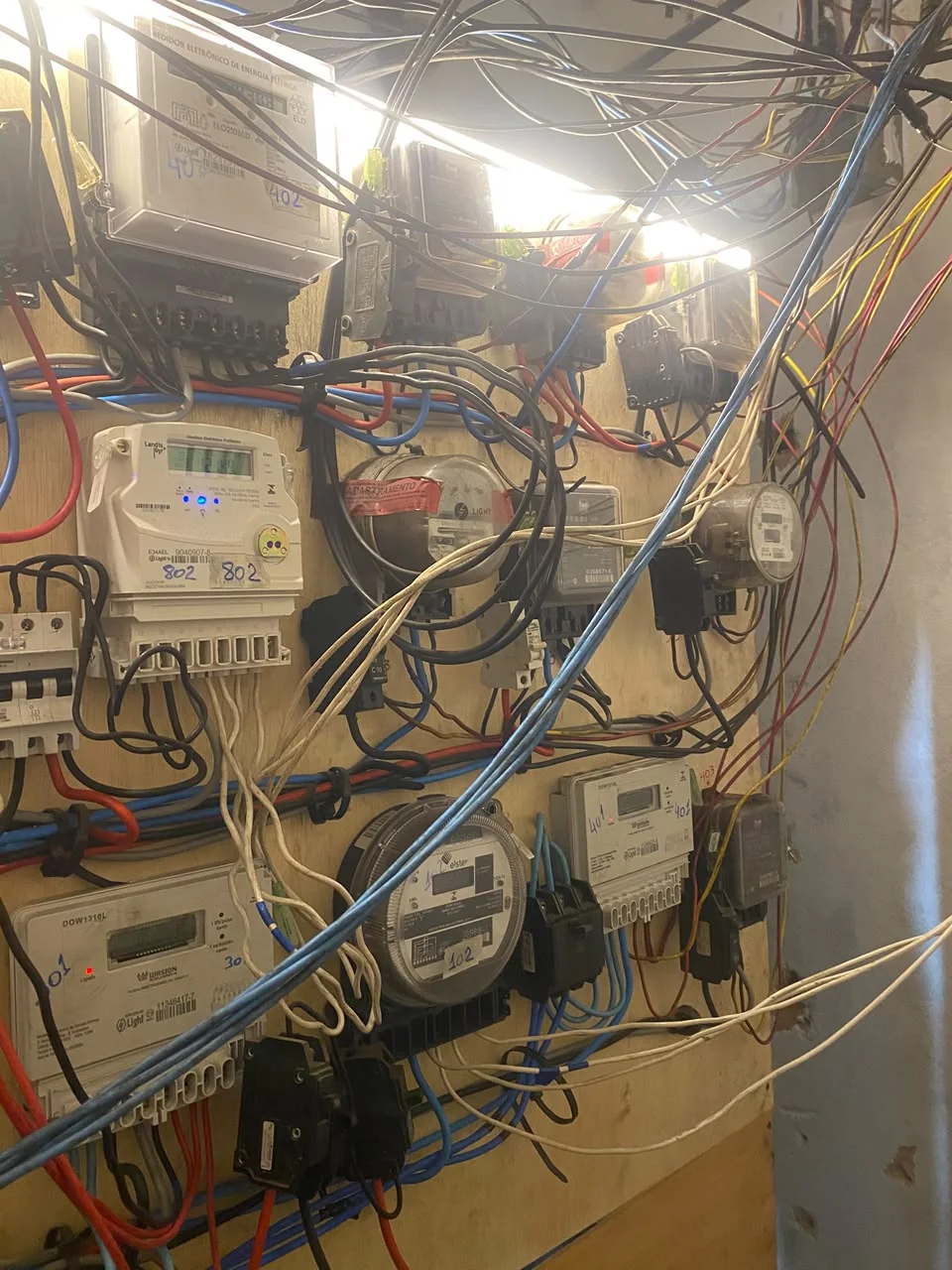

Adequação provisória da instalação — Adequação temporária

Etapa 2

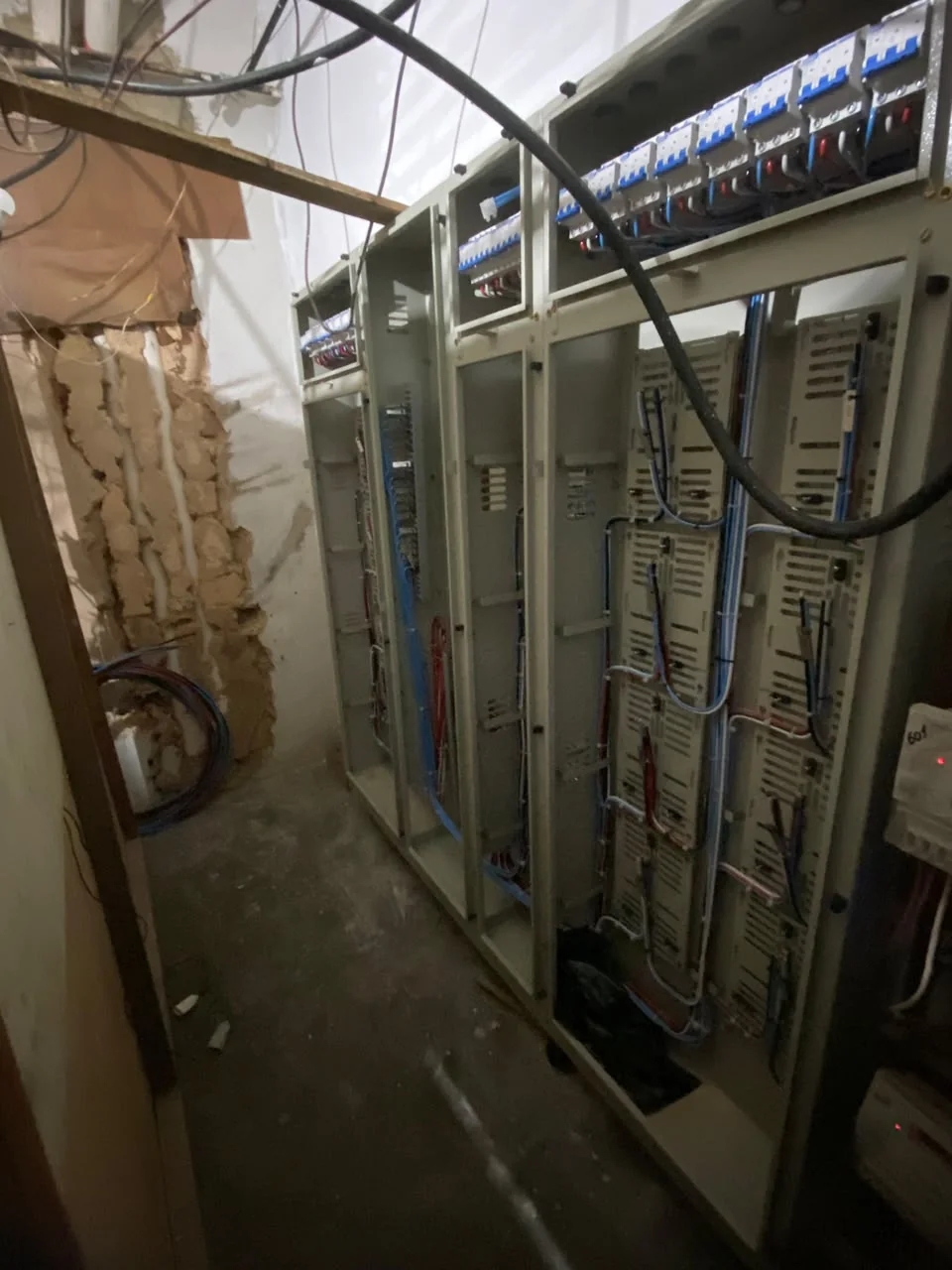

Instalação dos novos painéis

Montagem ajustada ao espaço técnico e evolução da nova estrutura do PC de Luz.

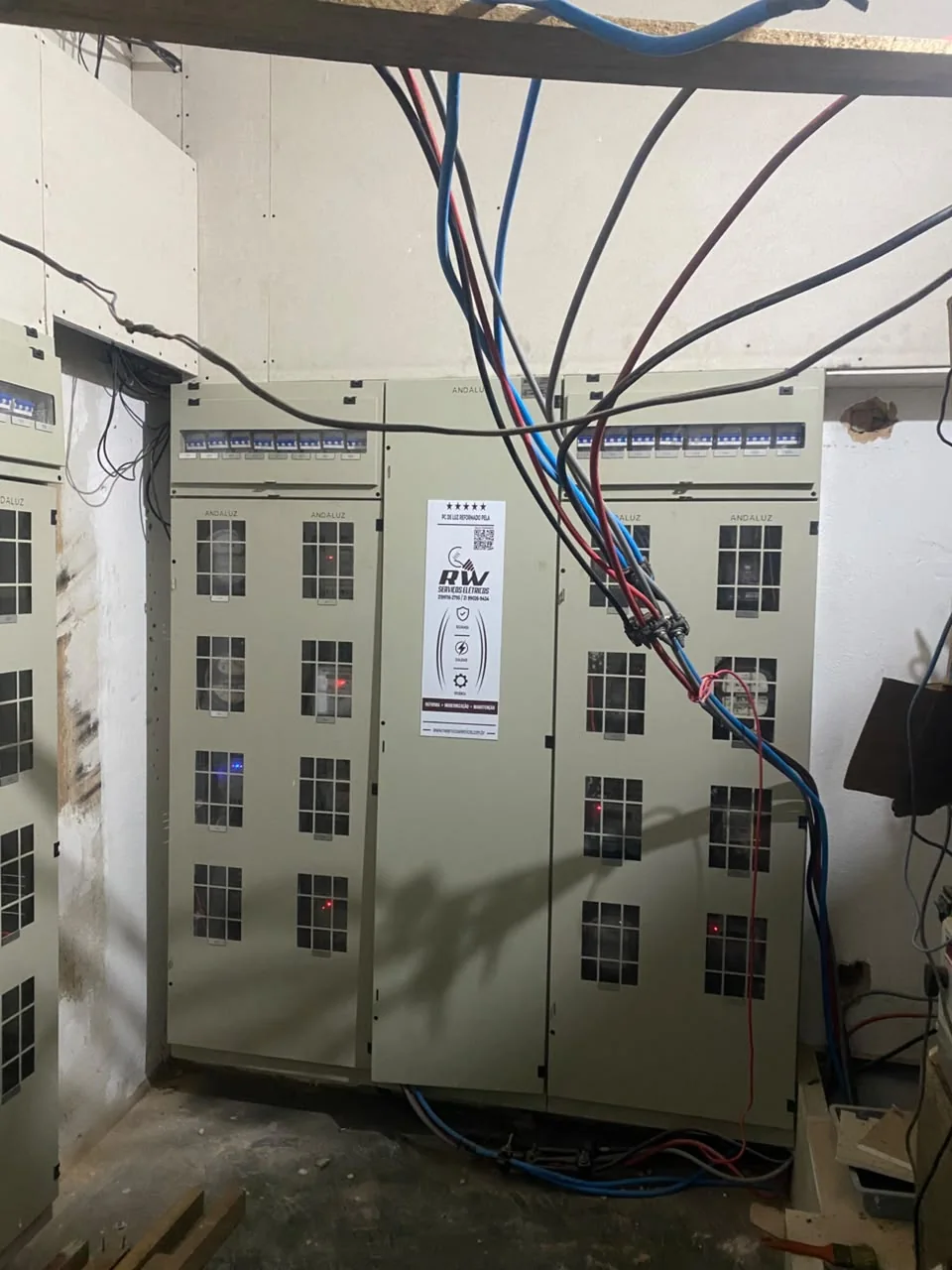

Execução da obra no Condomínio Martinica — Execução em andamento

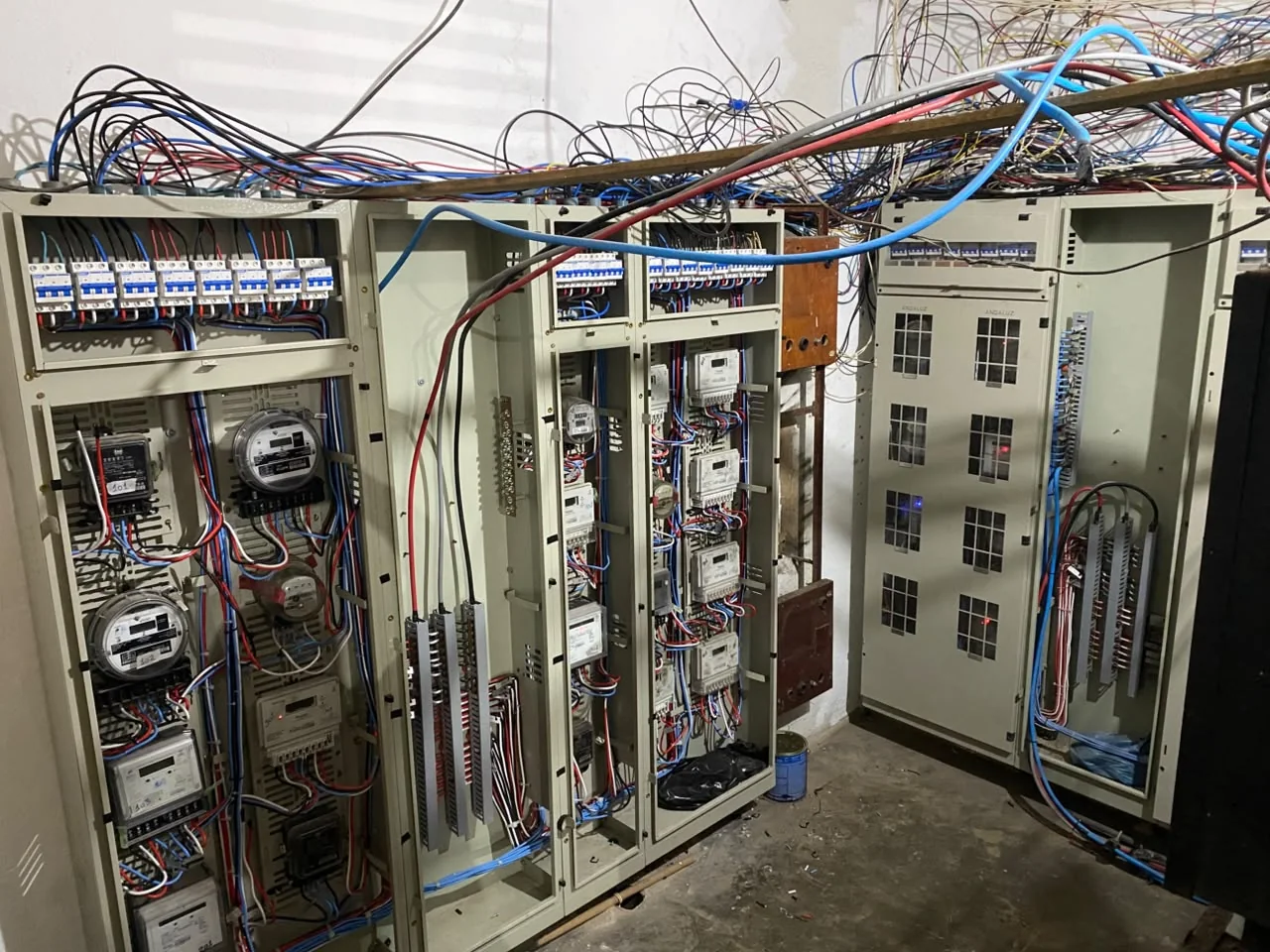

Relocação e instalação do novo painel — Posicionamento do painel

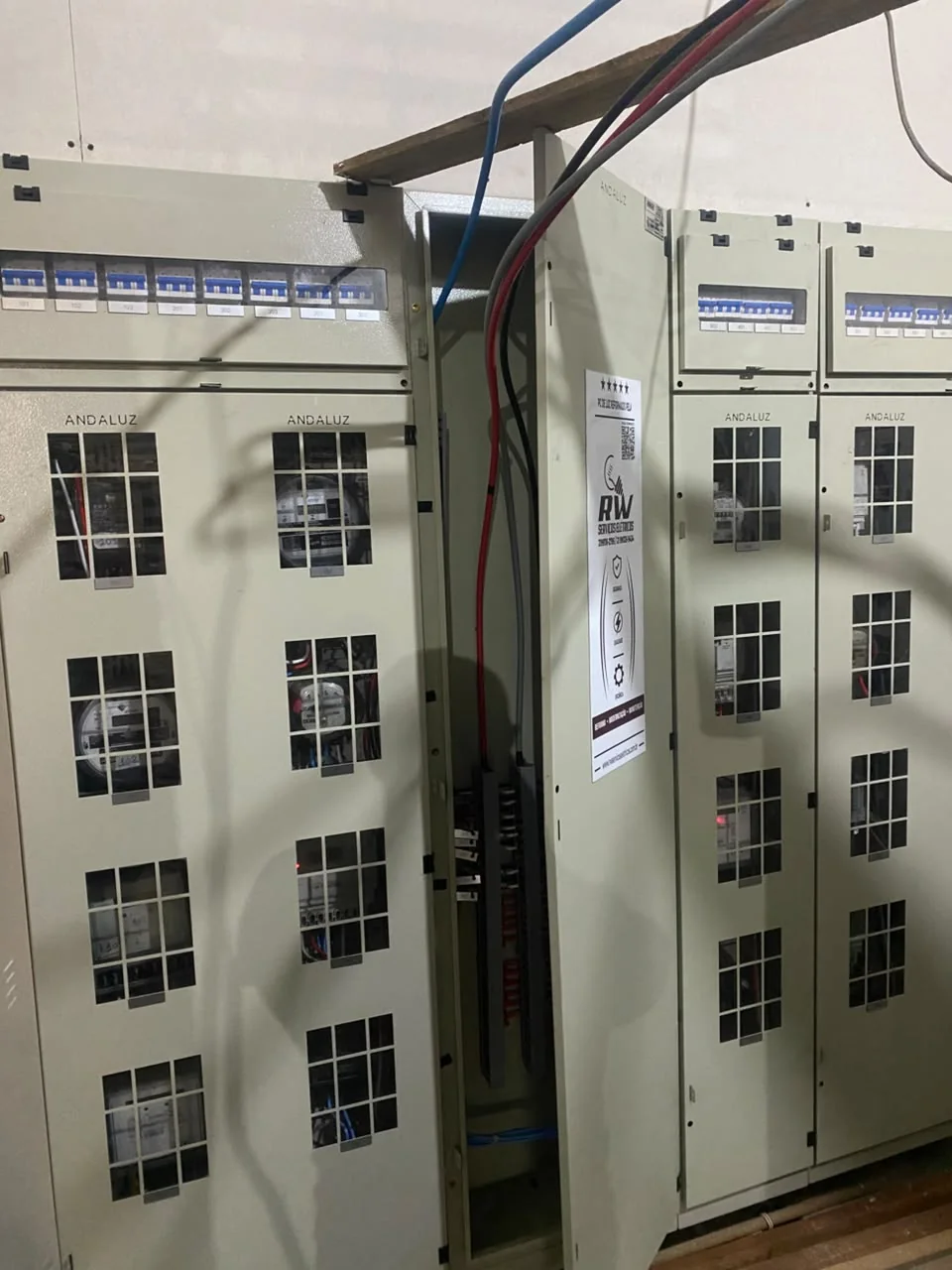

Montagem do novo painel — Montagem técnica

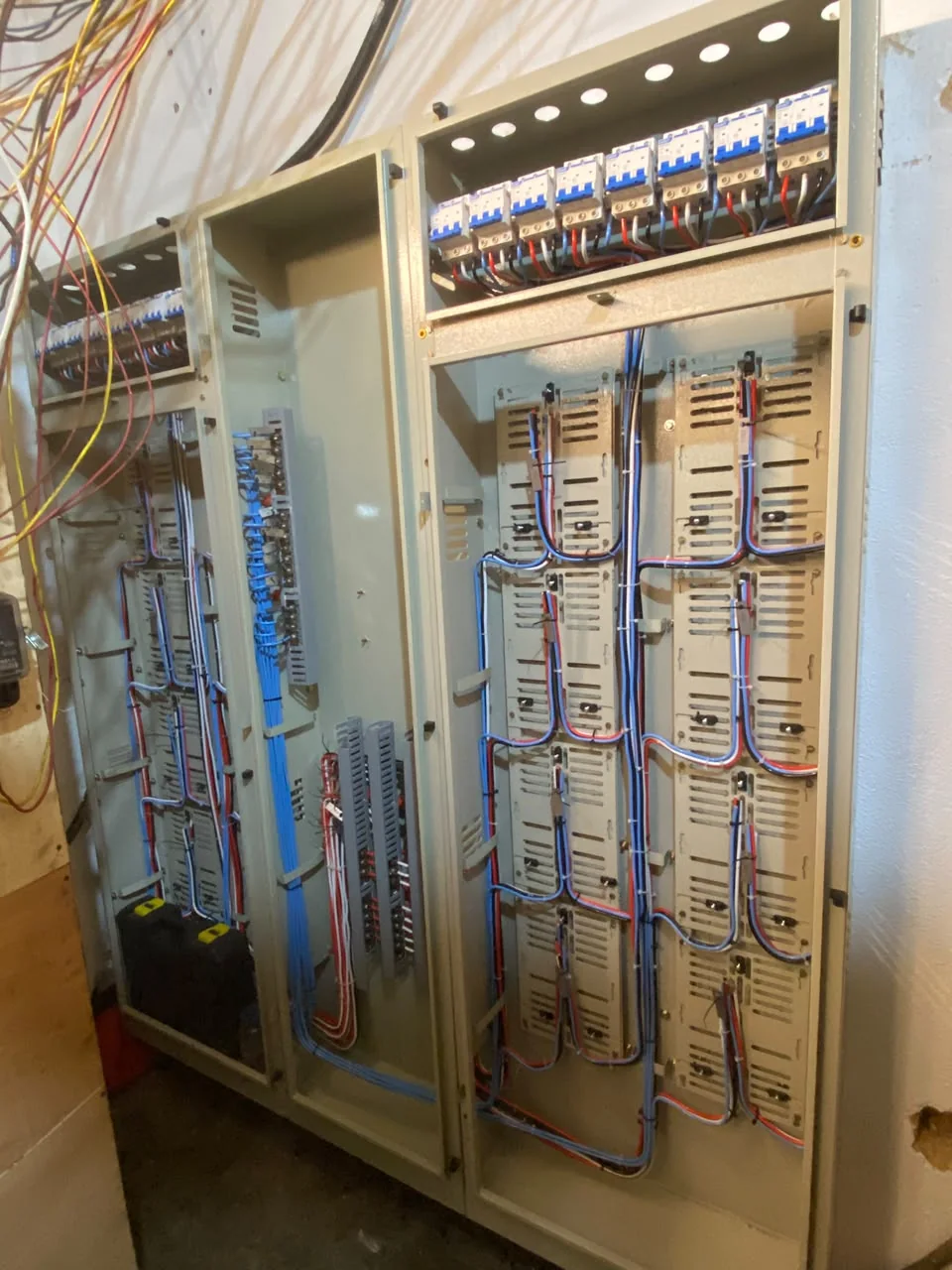

Novo painel no espaço técnico — Ajuste ao espaço

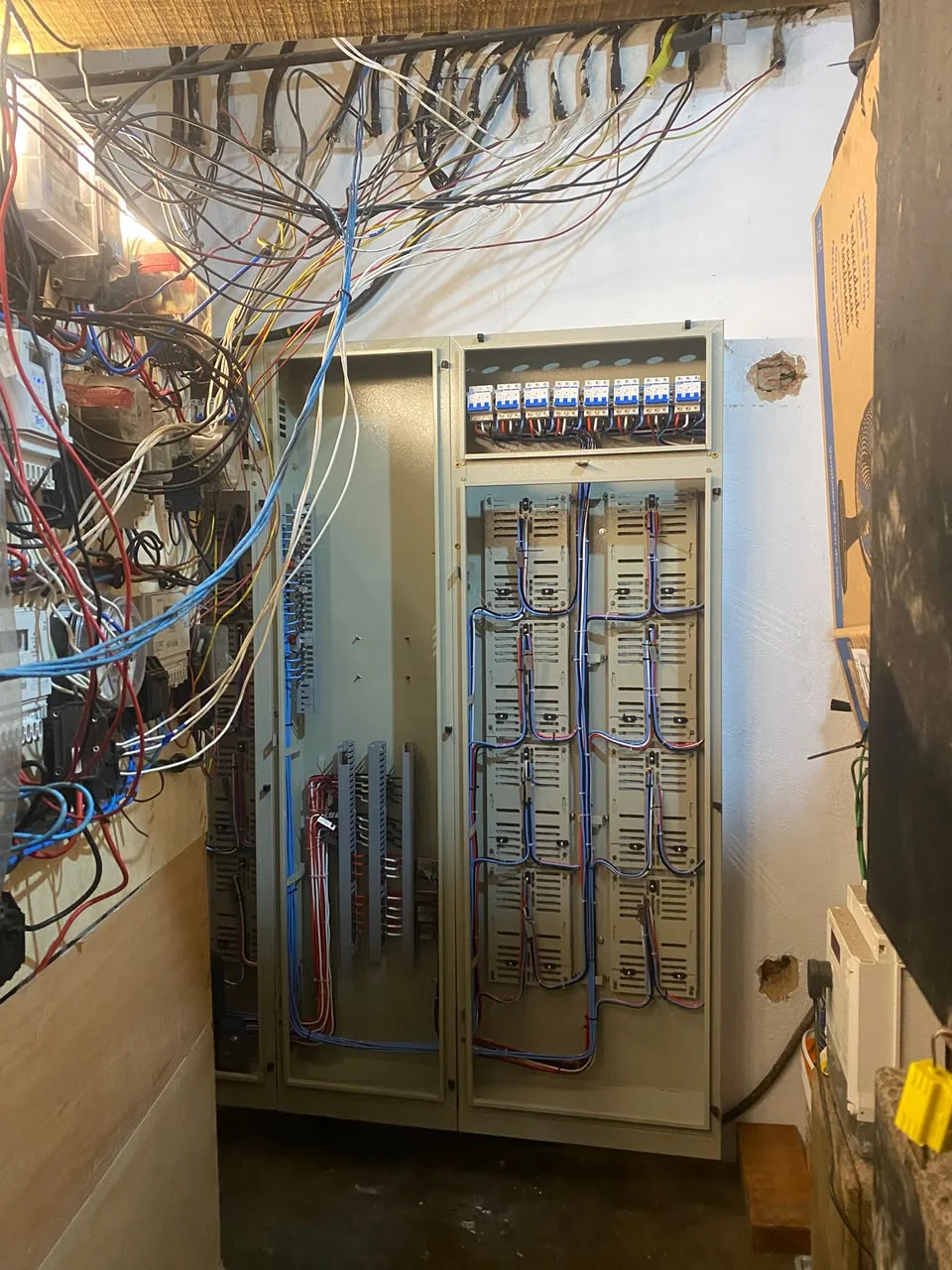

Evolução da instalação dos painéis — Evolução da montagem

Acompanhamento

Obra em evolução

Esta página será atualizada com as próximas etapas e com o resultado final após a conclusão dos serviços.

Relocação provisória executada de forma programada.

Novos painéis em processo de instalação e adequação.

Conclusão, testes e registros finais serão adicionados ao portfólio.

Documentação

Projeto aprovado e responsabilidade técnica

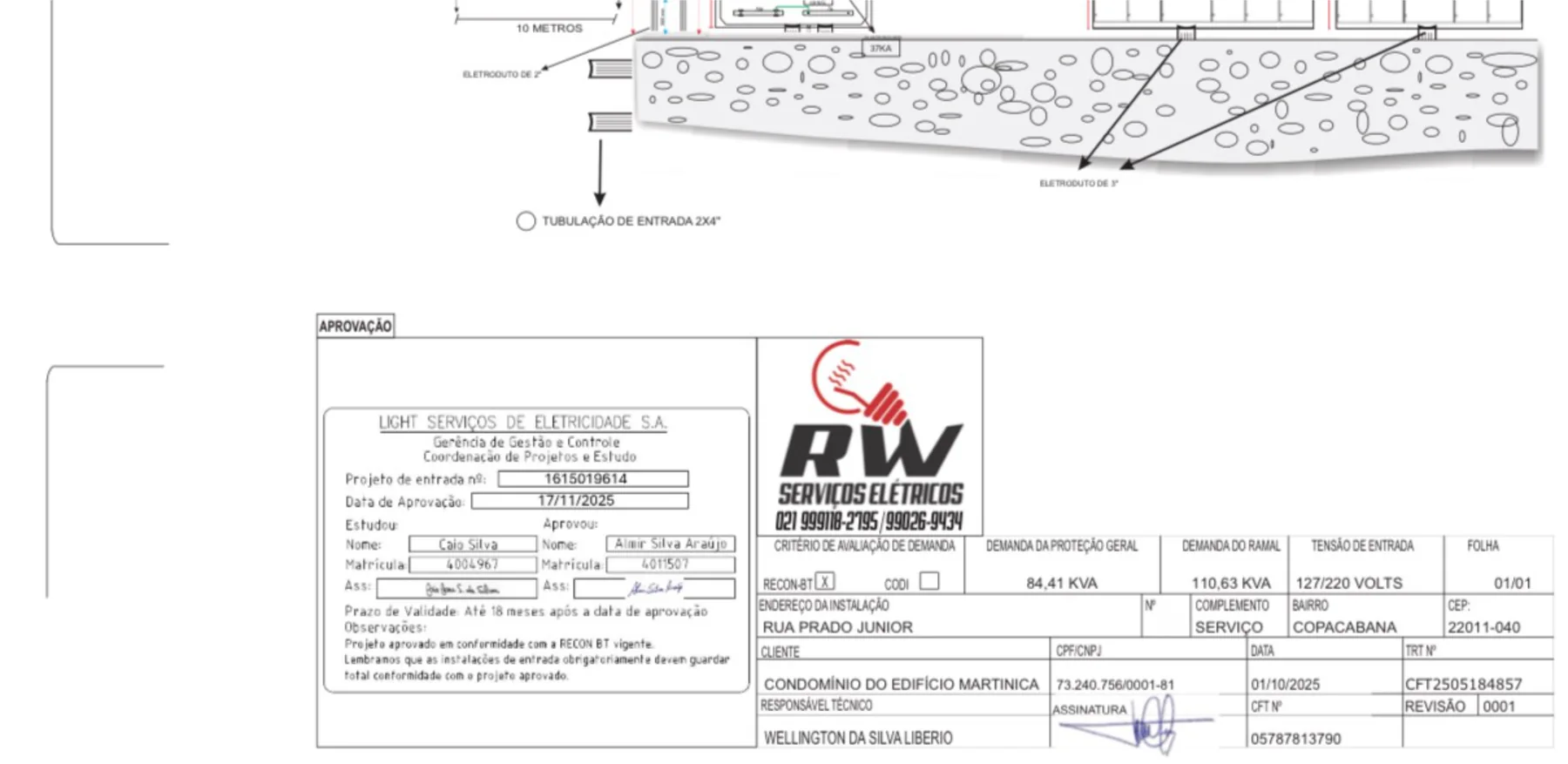

Projeto Light aprovado

Comprovação documental do projeto aprovado para a modernização da entrada coletiva.

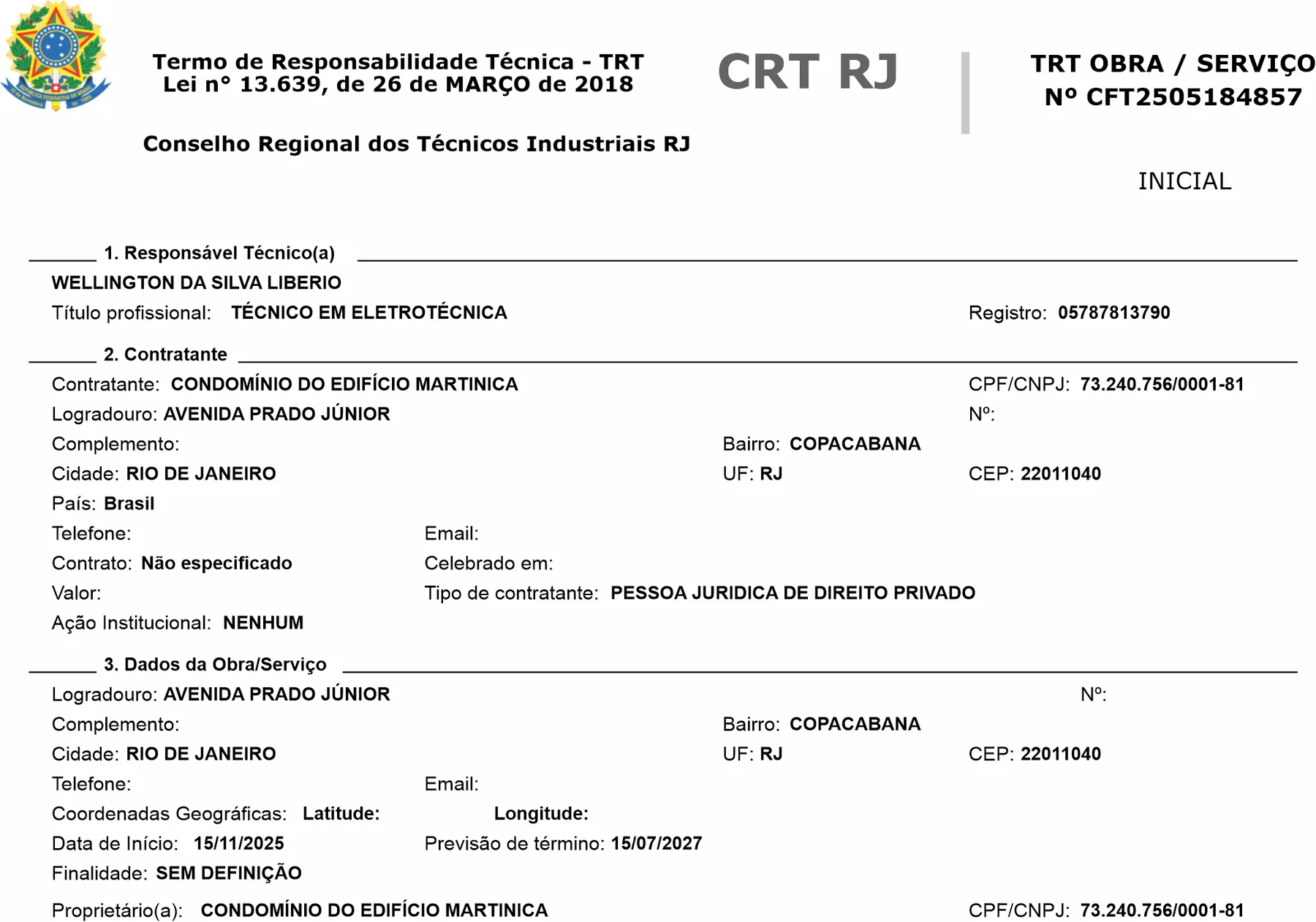

TRT da obra

Responsabilidade técnica registrada no Sistema CFT/CRT para os serviços executados.
